Une solution performante et polyvalente
Les produits d’isolation thermique par l’extérieur proposés par Myral sont fabriqués en France. Ils sont certifiés et sous Avis Technique du CSTB, pour répondre à l’ensemble des besoins d’isolation de façades, en logements collectifs ou individuels, en bâtiments tertiaires ou en équipements publics, en neuf ou en rénovation.
Ils s’adaptent à différents types de supports : béton maçonnerie, bois, sur support amianté ou encore en complément et rénovation d’un enduit mince existant. Leur pose est possible à la verticale et à l’horizontale.
Ils répondent parfaitement aux exigences de performances thermiques actuelles et à la volonté d’utiliser des matériaux biosourcés dans les systèmes constructif grâces à des solutions adaptées à la pose sur COB/MOB et l’utilisation de matières premières issues du recyclage.
C’est une solution qui contribue globalement à la rénovation de bâtiment, au même titre que les solutions d’isolation de toiture, les systèmes de chauffage, les VMC, les panneaux solaires, les systèmes de gestion des énergies, les menuiseries…
Le système de fixation breveté permet d’éviter les ponts thermiques de jonction et de traiter les ponts thermiques structurels du bâti.

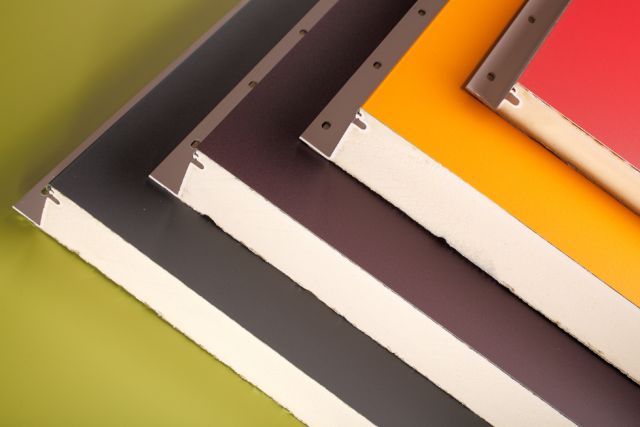

Caractéristiques techniques et performances des produits
- Isolant polyuréthane nouvelle génération (P-I-R) intégrant une part de matériau biosourcé
- Panneau aluminium Pré laqué (coal-coating)
- Pare-vapeur aluminium
- Système breveté de rives de fixation en PVC
Quel renfort d’isolant choisir en fonction du type de bâtiment, du type de pose ?
Quels sont leurs avantages en fonction des configurations ?
Isolant polyuréthane nouvelle génération (P-I-R) intégrant une part de matériau biosourcé
- Excellente résistance mécanique : densité 55 kg/m3
- La meilleure efficacité thermique du marché : Lambda 23 mW/m².K.
- 2 épaisseurs d'isolant : 32 et 62 mm
Panneau aluminium pré-laqué (coal-coating)
- Epaisseur de l'aluminium : 5 ou 7 /10ème
- Large choix d’aspects et de finitions esthétiques
Pare-vapeur aluminium
- Renforce la valeur Sd déjà très élevée du système
Système breveté de rives de fixation en PVC
- procédé exclusif d’emboîtement à rupture de pont thermique
- Système de clips à emboîtement rapide et facile sur toute la longueur
- Découpe facile (scie sauteuse VL)
- Pose par tous temps
- Étanchéité à l'eau (alliance PVC rigide et PVC souple)
- Système exclusif de rupture de ponts thermiques de jonction

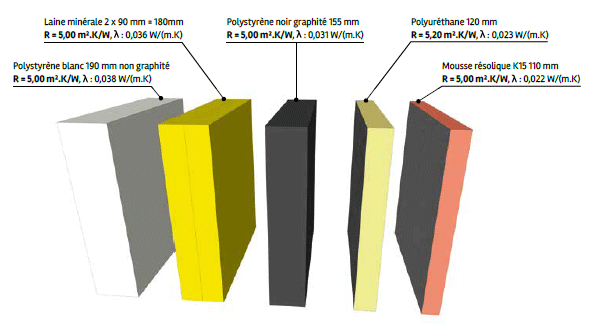

Isolant complémentaire ou renfort
Le 1er lit d’isolant est à déterminer en fonction du système constructif, donc du support, du type de bâtiment, des contraintes de la zone du chantier (sismiques, vent…) et les performances souhaitées…
PIR, PSE, MOUSSE RESOLIQUE KOOLTHERM K15, ISOLANT MINERAL RIGIDE (classement I3)…
| Performance produits | M32 Coef. (R) | M62 Coef. (R) |
|---|---|---|
| Panneaux seul | 1,35 | 2,65 |
| M32+Renfort 60mm | 4,05 | - |
| M32+Renfort 80mm | 4,95 | - |
| M32+Renfort 90mm | 5,40 | - |
| M32+Renfort 100mm | 5,85 | - |
| M32+Renfort 110mm | 6,35 | - |
| M32+Renfort 120mm | 6,80 | - |
| M32+Renfort 220mm | 11,35 | - |
Caractéristiques techniques
- Lame de 1,5 à 14 m, fabrication sur mesure
- Largeur utile : 500 mm et fixe
- Poids : M32 : 3,8kg/m² - M62 : 5,7kg/m²
- Performance thermique des parements seuls : M32 : R de 1,35 et M62 : R de 2,65
- Classement feu du revêtement M32 : M1 – Bs2d0
- Classement chocs : Q3 et Q4 (structuré 7/10ème)
- Classement revêtir : E4 en pose verticale, horizontale ou oblique
- Type de murs : Type XIV en pose verticale ou horizontale
- LEPIR II validé : Essai validé avec parement M32 + renfort
- Lame de 1,5 à 14 m, fabrication sur mesure
- Largeur utile : 500 mm et fixe
- Poids : M32 : 3,8kg/m² - M62 : 5,7kg/m²
- Performance thermique des parements seuls : M32 : R de 1,35 et M62 : R de 2,65
- Classement feu du revêtement M32 : M1 – Bs2d0
- Classement chocs : Q3 et Q4 (structuré 7/10ème)
- Classement revêtir : E4 en pose verticale, horizontale ou oblique
- Type de murs : Type XIV en pose verticale ou horizontale
- LEPIR II validé : Essai validé avec parement M32 + renfort
Quel renfort d’isolant choisir en fonction du type de bâtiment, du type de pose ?
Quels sont leurs avantages en fonction des configurations ?
Mise en œuvre : polyvalente, facile & rapide
- Vêture sur support maçonné
- Vêtage sur support maçonné
- Pose sur construction ossature bois ou maison ossature bois / Complément d’isolation et finition
- Bardage non ventilé / Haut niveau de performance thermique R > 12.6 sur support maçonné
Planéité, risque incendie, support amianté, risque sismique ?
Vêture sur support maçonné : le complément d’isolation
Principe de mise en œuvre
Fixation directe du panneau M32 ou M62 sur le support grâce à la rive PVC à rupture de pont thermique (sans ossature, rail ou crochet), uniquement avec des fixations mécaniques.
- Permet de mixer une Isolation Thermique par l’Extérieur (ITE) et une Isolation Thermique par l’Intérieur (ITI)
- Permet d’obtenir un R=1.35 ou R=2.65
- Pose sur support maçonné ou brique
- Solution technique pour une ITE performante, simple, rapide et pérenne

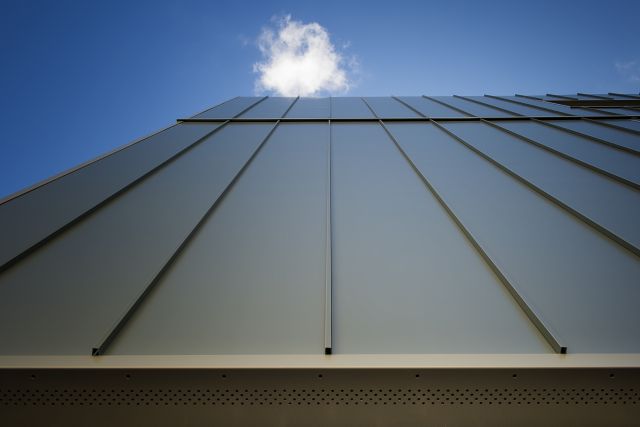

- Solution 2 en 1 avec une esthétique joint debout isolant qui offre une rupture de pont thermique en façade
En Vêtage sur support maçonné : une solution performante, simple et rapide
> Sur support béton ou maçonnerie non isolé
Principe de mise en œuvre
Les revêtements de façades Myral viennent s'appliquer sur un isolant complémentaire rapporté, sans ossature et sans lame d'air. Ils sont fixés au travers de la rive PVC, directement dans le mur support, à l'aide de chevilles traversant l'isolation complémentaire.
- Sur panneau de renfort d’isolation (maxi 220 mm d’épaisseur)
- Obtention d’une résistance thermique maximum de 12,6
- Pas d’ossature primaire : coût et mise en œuvre optimisés
- Pas de gestion de la lame d’air
- Suppression des recoupements incendie (Lepir 2)
- Nu à nu parmi les plus mince du marché par rapport à la performance thermique obtenue
- Répond aux exigences thermiques BEPOS, EFFINERGIE, RT 2012, RT 2020, E+C-…
> Sur une ancienne ITE (EMI)
Principe de mise en œuvre
Les revêtements de façades Myral viennent s'appliquer sur une isolation pré-existante (ancienne ITE en EMI), sans ossature et sans lame d'air. Ils sont fixés au travers de la rive PVC, directement dans le mur support, à l'aide de chevilles traversant l'isolation complémentaire.
- Solution curative, selon A.T. (rénovation lourde)
- Possibilité de rapport d'un minimum de M32 avec un isolant complémentaire pour un R minimum de 3.70 (aide CEE)
- Evite le pelage de l’ancienne ITE
- Pas d’ossature primaire : coût et mise en œuvre optimisés
- Suppression de lame d’air
- Nu à nu parmi les plus mince du marché par rapport à la performance thermique obtenue
Pose sur Construction Ossature Bois ou Maison Ossature Bois : Complément d’isolation et finition
> Pose en vêture sur COB ou MOB
Principe de mise en œuvre
Fixation directe du panneau M32 ou M62 sur le montant OSB avec des fixations mécaniques.
- Pose possible en horizontale du panneau : aucune contrainte avec un entraxe entre les montants de 60 cm
- Pose possible en verticale du panneau : la fixation devant être dans les montants, il faut un entraxe entre les montants COB tous les 50 cm (correspondants à la largeur des lames)
- Permet de répondre aussi aux demandes sur des solutions industrialisées avec une pose en atelier
- Pose verticale en Vêture
> Pose en bardage non ventilé sur COB ou MOB
Principe de mise en œuvre
Sur la COB ou MOB sont rajoutés des tasseaux entre lesquels est intégré un lit d’isolant. Le revêtement Myral se fixe directement sur les tasseaux.
Cette mise en œuvre est uniquement utilisée pour une pose verticale des panneaux, afin de pouvoir conserver un entraxe entre montants de 60 cm (entraxe habituel des fabricants).
- Permet de compléter la performance de la COB
- Etanchéité à l’eau
Bardage non ventilé : haut niveau de performance thermique R > 12.6 sur un support maçonné
Principe de mise en œuvre
Mise en place d’une ossature primaire, fixation des panneaux sur les montants d’ossature, mise en place d’un isolant entre les montants, jusqu’au dos des panneaux et obstruction de la lame d’air.
- Permet de gérer les décrochés ou les défauts de planéité de la façade
Particularités ou Avantages de la solution
- Traitement optimal des ponts thermiques de jonction ou structurels
- Solution industrialisée avec des panneaux livrés à dimension (par pas de 1 cm)
- Peu ou pas de découpe sur chantier
- Produit léger facilement manipulable et n’alourdissant pas la structure du bâti (4 kg/m² en 32 mm - 6 kg/m² en 62 mm)
- Pose par tous temps
- Pose optimale de la solution Myral en vêture, vêtage, sans ossature primaire, équerre ou crochet
- S’adapte en neuf comme en rénovation
- Durée de vie estimée à 40/50 ans (d’après les fiches FDES)
- Répond aux exigences thermiques BEPOS, EFFINERGIE, RT 2012, RT 2020, E+C-… et aux exigences de mixités avec du biosourcé et l’utilisation de matières premières issues du recyclage
Les supports
- Béton
- Maçonnerie
- Brique
- COB ou MOB
Sens de mise en œuvre
- Verticale, horizontale ou mixte avec des fixations mécaniques, adaptées au support
Planéité, risque incendie, support amianté, risque sismique ?
Une réponse architecturale entre souplesse et élégance : Myral est le caméléon de la façade !
- Les aspects
-
Les gammes de finitions
(purs mats, effets matières, vision, intemporels, joint debout) - Les points singuliers
Myral est une solution d’isolation par l’extérieur qui s’adapte à chaque budget.
Contactez le prescripteur de votre région pour vous guider
Les aspects
Les gammes de finitions
Les points singuliers
Départs, ouvertures, angles dans la même finition, même bain ou angles monobloc réalisés sur chantier
Le revêtement de façade Myral représente une véritable solution d’I.T.E adaptée aux besoins et aux contraintes des logements collectifs, individuels, des bâtiments tertiaires ou en équipements publics : neuf ou en rénovation. Elle allie esthétique, isolation et un rendu sur mesure grâce :
- à ses grands panneaux mesurant de 1,5 ml à 14 mètres
- à la mise en œuvre possible en verticale, horizontale ou mixte pour s’adapter à la façade et l’optimiser
- à la mise en œuvre seule ou mixée avec une autre ITE
- à la planéité parfaite obtenue grâce à l’isolant
- aux fixations mécaniques invisibles
- aux jonctions entre panneaux très discrètes grâce aux jonctions à recouvrement
- aux nombreux aspects et finitions du parement, à combiner sans limite
Myral est une solution d’isolation par l’extérieur qui s’adapte à chaque budget.
Contactez le prescripteur de votre région pour vous guider
Une solution sans limite
- Réalisation de fresque sur panneaux
- Traitement des surfaces courbes
- Calepinage avec profil type « joint saillant » ou type « joint creux »
- Pose sur plateau métallique, en sous face, en toiture ou façonnage d’angles
Vous recherchez une couleur ou un rendu ? Le prescripteur de votre région est à votre disposition pour vous présenter toutes les finitions disponibles.
Pose sur plateau métallique
Pose en sous face
Pose en toiture
Façonnage angles
